Description

System do cięcia płytek wielkoformatowych może osiągnąć długość cięcia do 336 cm (z możliwością rozszerzenia do 451 cm za pomocą opcjonalnego przedłużenia). Jest on lekki (waży jedynie 5,4 kg) i łatwy w transporcie. Wózek porusza się po prowadnicy dzięki trzem rolkom. Projekt wózka tnącego zakłada przeniesienie całego nacisku wywieranego przez operatora na płytkę, eliminując wszelkie ograniczenia i straty wynikające z zakłóceń mechanicznych.

Koło tnące o średnicy 20 mm, pokryte tytanem, wyposażone jest w zintegrowane łożysko i zamontowane na skalibrowanej śrubie ze stali o wysokiej wytrzymałości. Zapewnia to maksymalną gładkość, niezwykłą precyzję i skuteczność cięcia, oraz ułatwia szybką wymianę. Szyny wykonane są z wytłaczanego aluminium, a każda z nich posiada trzy dwuwargowe przyssawki gumowe o średnicy 95 mm, co daje razem 6 przyssawek. Są one odporne na plamy i nadają się nawet do płytek strukturalnych.

Przyssawki nie tylko pomagają w pomiarze cięcia, ale również zapobiegają przesuwaniu się wózka tnącego podczas nacinania, co gwarantuje maksymalną precyzję i skuteczność. Dodatkowo, przyssawki umieszczone na aluminiowym pręcie zapobiegają przewróceniu się lub przesuwaniu się szyny podczas podcinania, co zapewnia maksymalną precyzję i skuteczność w każdej sytuacji. Dzięki temu system jest skuteczny nawet przy najbardziej skomplikowanych cięciach i płytkach o znacznej grubości.

Odległość pomiędzy linią nacięcia a szyną aluminiową wynosi 20 mm, co ułatwia proste i szybkie obliczenie wymiarów wycinanego elementu (w systemie metrycznym). Każda przyssawka jest wyposażona w zatrzask zwalniający, który może być wykorzystany w przypadku przyklejenia się do płytki. Uchwyty przyssawek wykonują ruch o 180°, aby nie kolidować z wózkiem. Wszystkie szyny wyposażone są w boczne zaślepki zabezpieczające przed przypadkowymi uszkodzeniami.

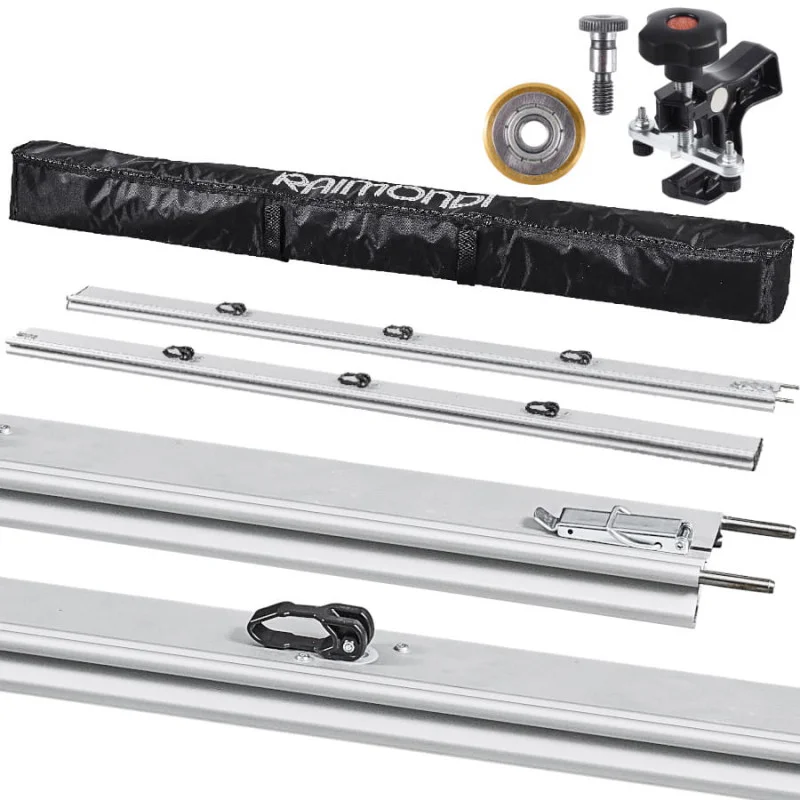

• 2 prowadnic o długości cięcia 160 cm każda i 336 cm po połączeniu.
• Wózka tnącego wykonanego z ciśnieniowo odlewanego aluminium, wyposażony w tytanowe kółko Ø 20 mm, kółko ze zintegrowanym łożyskiem i kalibrowaną
• Śrubę ze stali o wysokiej wytrzymałości
• Łamacza do płytek o grubości od 3 do 12 mm
• Torby transportowej

• Łamacz śrubowy mały
• Do łamania płytek ceramicznych o grubości 3-12mm.
• Waga: 0,39 kg
• Może być używany z systemem Raizor

Przecinarka do płytek wielkoformatowych 336cm RAIMONDI RAIZOR MK II
